Во время очередной плановой чистки не поленился отфоткать, может кому-то понадобится. Немного фотографий внутрянки карбюраторов К2401 из Вилейки.
 |
Карбюратор К-2401 от мотоцикла Минск(производство Вилейка) |
Начнём по порядку... Минимум текста, максимум фото.
 |

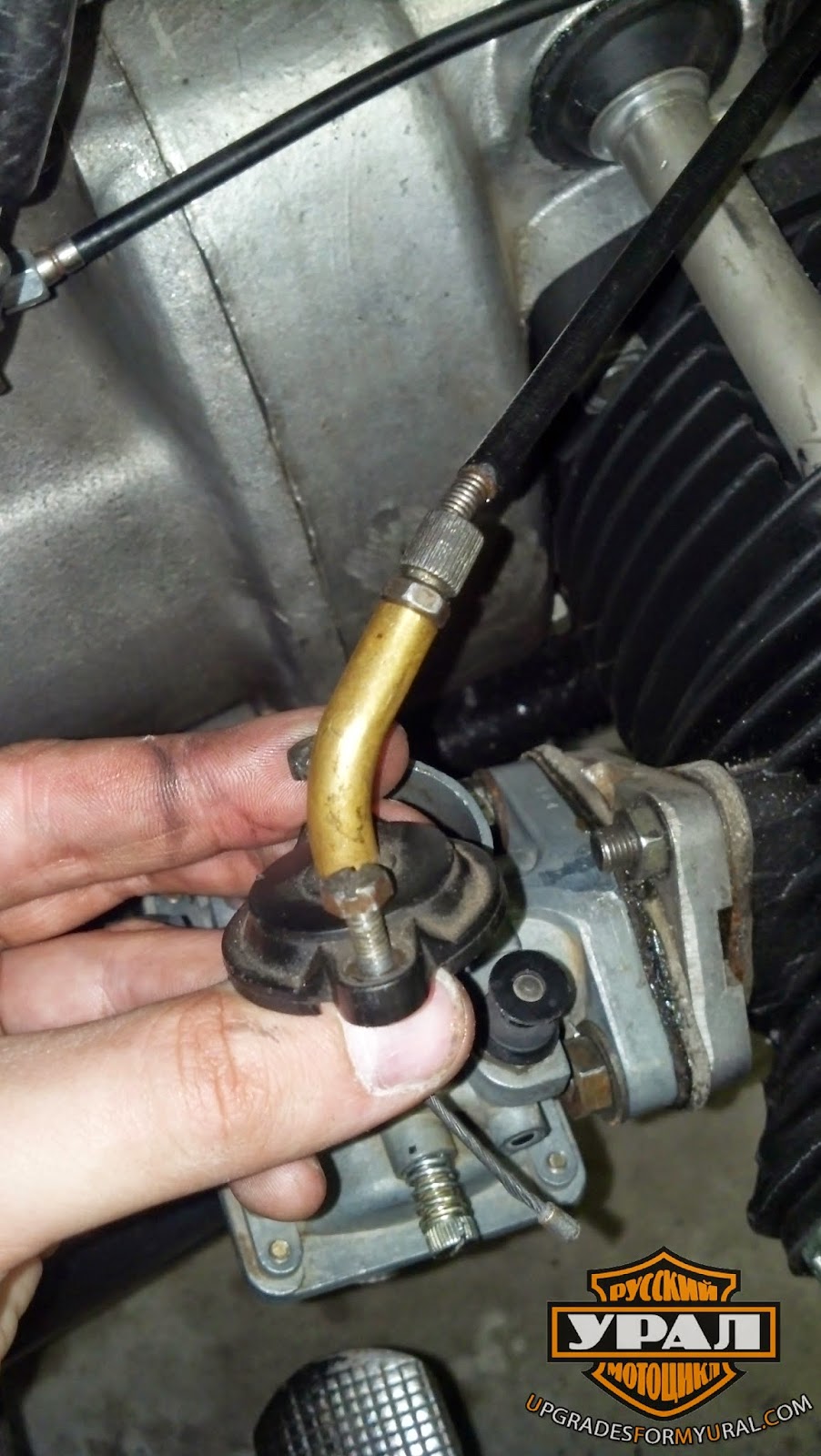

Откручиваем крышку колодца и вынимаем тросик из дроссельной заслонки |
 |
Колхоз - куда ж без него. Компенсатор короткой оплётки тросика своими руками. |
 |

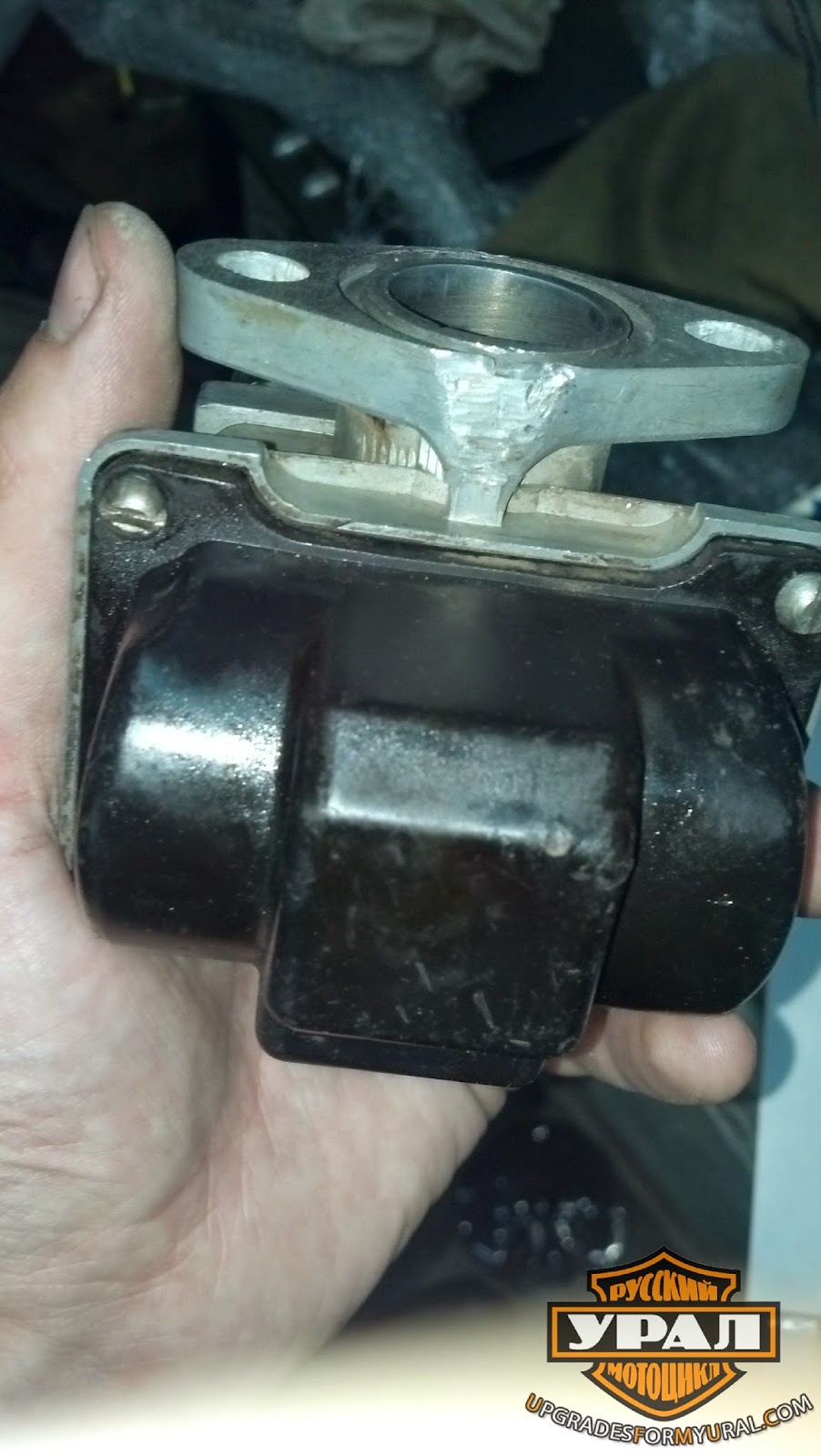

Поплавковая камера, пластик. Тут кстати должно быть ещё резиновое колечко :) |
 |
Карбюратор К-2401 вид сбоку |
 |
Карбюратор К-2401 вид сбоку |
 |

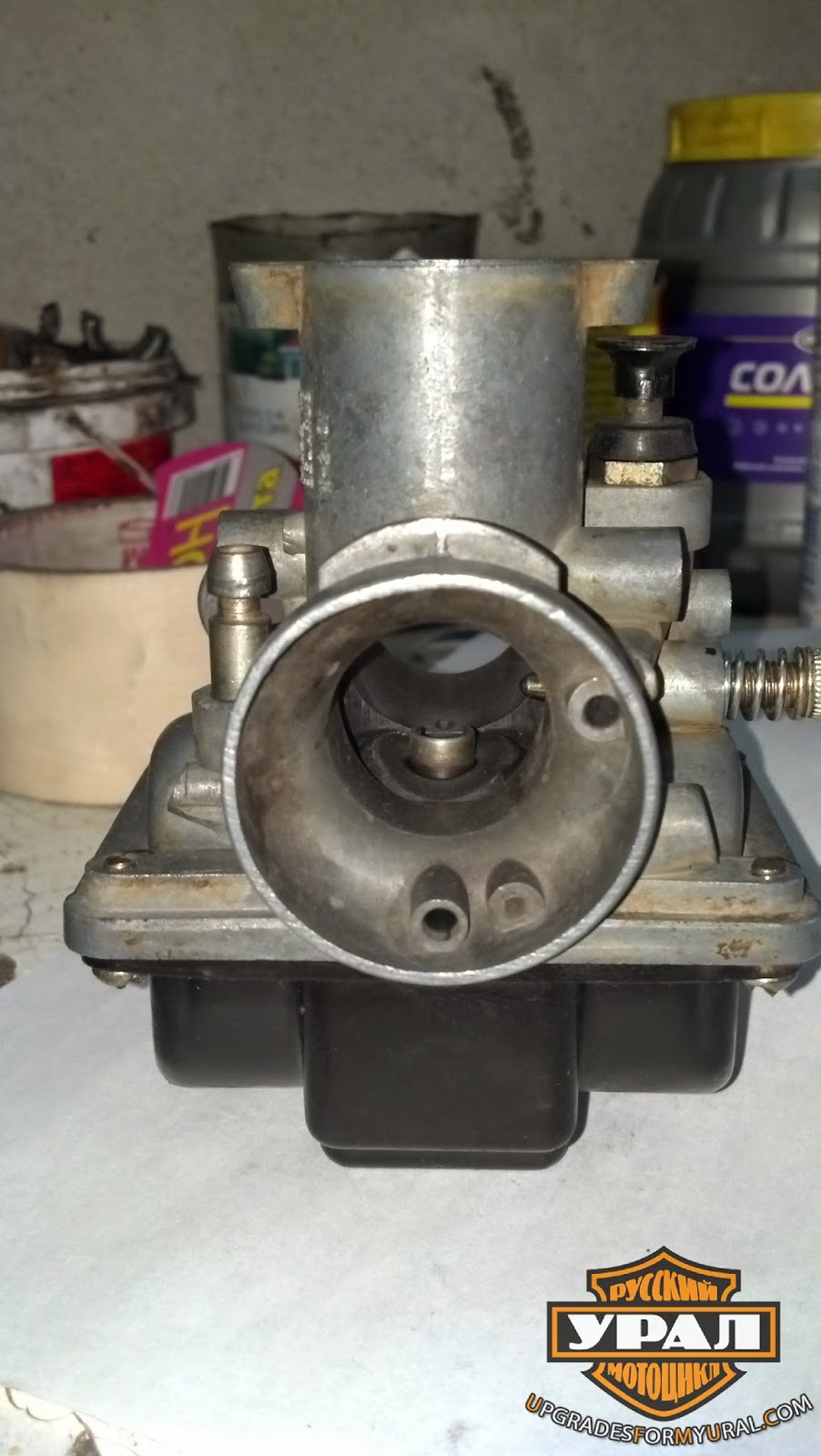

Со стороны воздушного фильтра |
 |
Диффузор 24мм |
 |

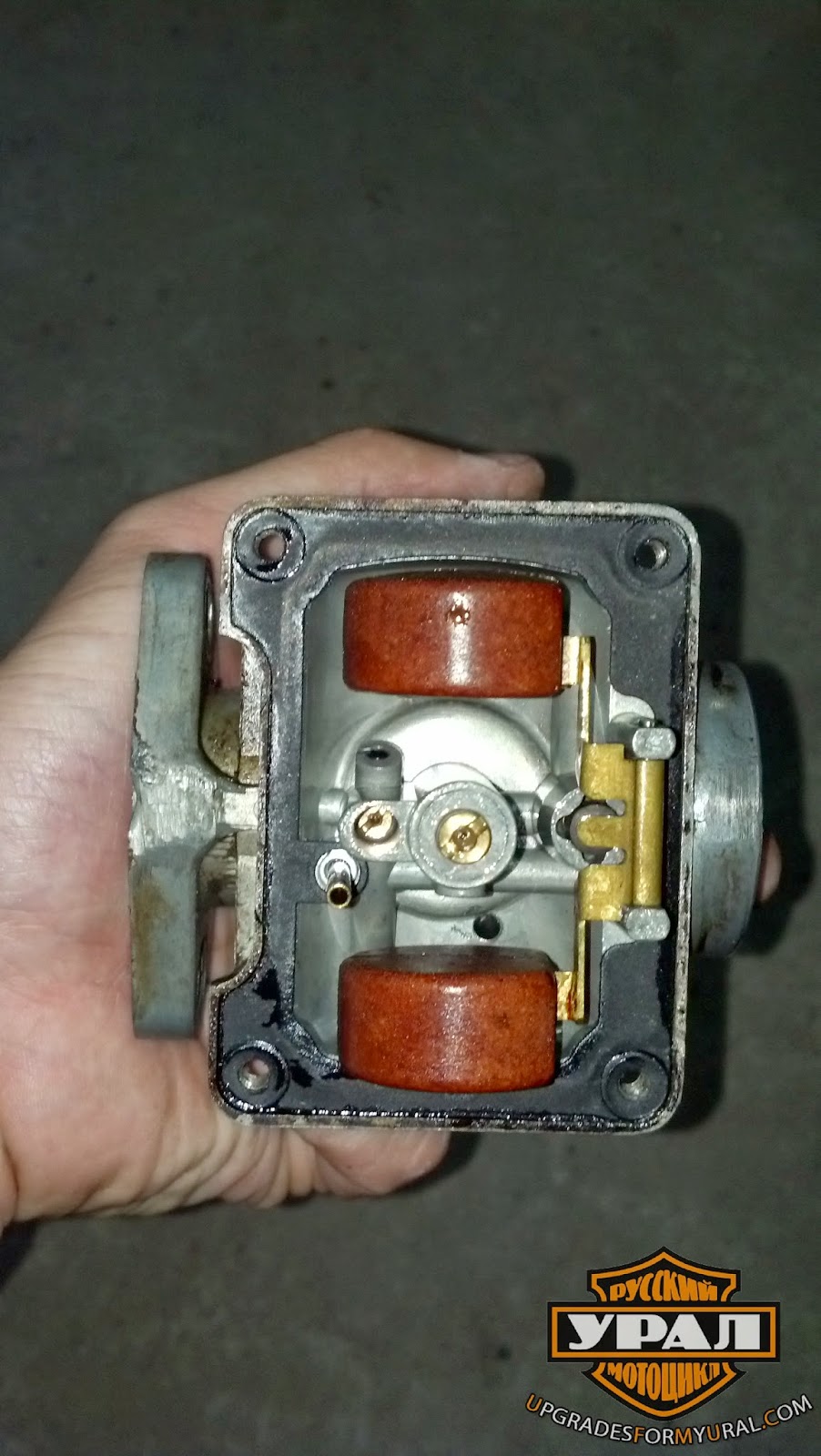

Снимаем крышку поплавковой камеры и видим...Поплавки, оригинальные кстати :) |
 |
А вот фото китайских поплавков со второго карбюратора с игольчатым клапаном. |
Про поплавки.
"Родные" поплавки, как заявляет завод, отлиты из вспененной пластмассы. Благодаря этому, они как бы не могут прохудится или заполнившись бензином утонуть. Но это увы, не совсем так. Лично у меня был случай, когда остался бензин на длительное время в поплавковой камере одного из карбюраторов, поплавки "набрались" его и потеряли всякую возможность к всплытию. В интернете кстати описаны похожие случаи, мажут эти поплавки какой-то эпоксидкой или ещё хрен знает чем. Мне же попался на глаза ремкомплект по доступной цене, и поплавки были заменены на китай. Китай кстати, как видно на фото, уже не вспененная, а самая обычная пластмасса, с запаянным по всей видимости, воздухом.
 |
По центру хорошо виден топливный жиклёр ГДС, слева жиклер ХХ и эмульсионная трубка пускового устройства("подсоса") |
 |
Собственно крышка поплавковой камеры |
 |
Между камерой, над остойником, имеется жиклёр пускового устройства. Меняется только вместе с крышкой кстати. |
 |
Жиклер ГДС(главной дозирющей системы) |
 |
Жиклер холостого хода |
 |
Винт регулировки оборотов холостого хода |
 |
Рычажок пускового устройства(подсоса) |
 |
На поршне снизу имеется уплотнительная резинка |
 |
Фиксационная проволочка |
 |
Винт регулировки качества смеси |
 |
Дроссель, дозирующая игла и фиксирующая шайба тросика |
 |
Дозирующая игла со стопором. Имеет 6 положений |
Вот и всё. Остался только сам корпус карбюратора, который как правило не требует ничего кроме продувки каналов каким-нибудь карбклинером.
 |
В канале внизу диффузора кстати находится тоже маленький жиклёр. Канал справа - для работы пускового. |
 |
Окно для сообщения с атмосферой. В моем случае запаяно с одной стороны. |
Сборка в обратном порядке :)
