Раз пошла такая пьянка со светодиодами - пора переводить на них поворотники.
Первая попытка была не очень удачная - не хватило по большому счёту моего "запала". Вот краткий обзор первых мыслей и идей.
 |
Общий вид платы светодиодного поворотника версии 1.0 |
В качестве светодиодов использовались 12 вольтовые оранжевые светодиоды неустановленной марки. Использовать их удобно - не нужно городить конструкции из токоограничивающих резисторов. Но яркость и угол обзора не удовлетворил моим личным требованиям, поэтому в центре платы был установлен белый светодиод Пиранья(Piranha). Он исправил ситуацию, но белое свечение, проходя через оранжевый колпак, давало какой-то непонятный цвет отдающий зеленым. На этой минорной ноте с идеей светодиодных поворотников было покончено... Конструкция была распаяна и отправлена по коробочкам.
 |
Перед распайкой |
 |
После распайки |
Но... Подумав и взвесив все "за" и "против", пришёл к выводу что надо попробовать снова.
Обозначу некоторые качества светодиодных поворотников:
+ меньшее энергопотребление
+ виброустойчивость
+ долговечность(при номинальном режиме работы)
- изготовление требует времени и навыка
- невозможность мгновенной замены в случае перегорания
В качестве светодиодов я решил традиционно взять светодиодную ленту SMD 5050 в силиконовой оболочке, оранжевого свечения. Ленту я брал у наших китайских друзей на
ebay.com: местные барыги просят 1$ за 5см ленты, китайские же друзья продают точно такую же ленту длиной 5 метров за 15$. Разница очевидна помоему. К тому же оранжевая лента не совсем ходовая и у барыг её как правило нет.
 |

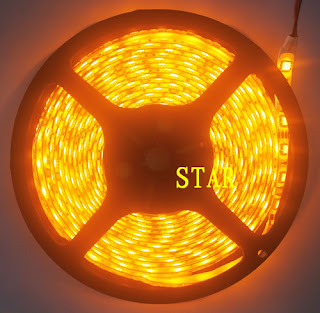

LED Strip SMD 5050 |
Сначала сделал примерку на старом тестовом образце. Три секции по три светодиода должны как раз войти.
Основное моё требование, как и в разработке
конструкции заднего фонаря - это возможность "горячей" замены при необходимости. Поэтому плата светодиодного поворотника не будет нарушать целостность конструкции патрона лампы накаливания. И в случае чего - лампы накала продаются на любой заправке :)
 |
Примерка габаритов светодиодной ленты и поворотника |
В качестве платы я решил взять макетку. Пайки здесь будет совсем немного, но не хотелось возиться со сверлением дырок.
 |
Обточил народным болгарским инструментом края макетки до габаритов поворотника |
 |
Небольшая примерка |
 |
Чуть тесновато для третьей светодиодной секции, но ничего... |
Одна такая светодиодная секция представляет самостоятельную конструкцию и включает в себя три светодиода и токоограничивающие резисторы. По краям находятся клеммы питания, соединённые параллельно. Кушает она 54 мА при напряжении 12 вольт.
 |
Светодиодная секция |
 |
Счищаем силикон ножом чтобы получить доступ к контактам |
Тут я немножко протупил с организацей питания...Питание надо было подвести к нижней секции, а не к верхней. Но ничего, опытный образец. Да и запас длины проводов тут не критичен, мало ли вдруг понадобится в полевых условиях? :)
Тщательно обезжириваем и клеим ленты. В
фаре и
спидометре я также использовал только родной клей самой ленты. Немножко есть сомнения по поводу его надёжности, посмотрим на практике.
 |
Смотрится очень даже ничего |
 |
Питание подведено к верхней секции, остальные запитываются от параллельных клемм |
Для увеличения срока службы светодиодной ленты необходимо обеспечить ей стабилизированное питание. В качестве стабилизатора напряжения традиционно буду использовать микросхему 7812(подробнее про неё можно почитать в статье светодиодный фонарь). Только важный момент, на который обратили моё внимание знающие люди - для обеспечения нормального режима работы стабилизатора необходимо подключить керамические конденсаторы по следующей схеме:
Cхема включения стабилизатора напряжения
К сожалению в подсветке спидометра я не снабдил конденсаторами стабилизатор - исправлюсь.
 |
Устанавливаем стабилизатор напряжения L7812CV |
 |
Пайки совсем немного, но на макетке всё равно это приятно делать |
 |
Внедрили конденсаторы |
 |

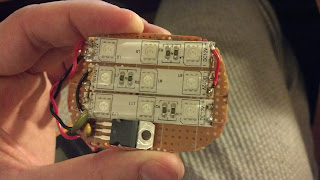

Внешний вид, верх ногами :) |
 |
Временно закрепим изолентой провода |
 |
Да будет свет! |
 |

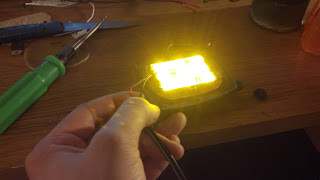

Если смотреть под прямым углом - очень ярко |
 |

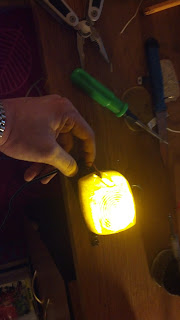

Сбоку тоже неплохо |
 |
В темноте вместе с колпаком светит очень хорошо |
Интересно опробовать как его будет видно в солнечную погоду. Но могу с полной уверенностью сказать что в сумерках и темноте его незаметить просто невозможно.
 |
Расход потребляемого тока светодиодным поворотником |
Расход в 2 и чуть-чуть раза меньше 5W лампы накала, как и ожидалось.
Продолжение следует...
